I dispositivi Sismocell costituiscono un sistema antisismico per la realizzazione di un vincolo a fusibile dissipativo tra elementi strutturali.

I dispositivi della serie Sismocell sono dispositivi dissipativi di tipo meccanico che impediscono i movimenti relativi fra le parti collegate fino al raggiungimento di una soglia di forza. Al superamento di tale forza, inizia la deformazione plastica del dispositivo (fase di plasticizzazione), durante la quale avviene la dissipazione di energia.

I dispositivi Sismocell sono dotati di marcatura CE in accordo con la normativa europea UNI EN 15129 “Anti-seismic devices” – vincoli a fusibile di tipo meccanico.

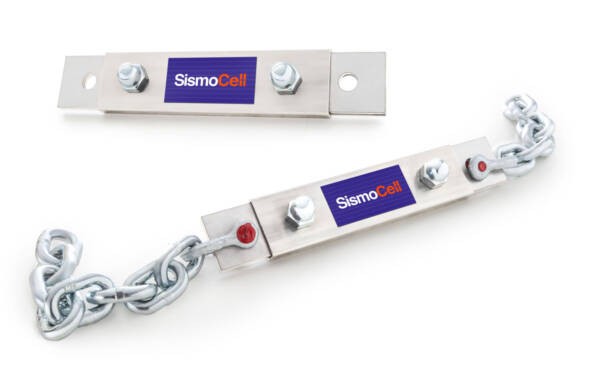

Sismocell

Collegamento dissipativo non rigido in corrispondenza del nodo trave-pilastro.

Sismocell - dispositivo antisismico a fusibile dissipativo

Sismocell Box

Collegamento dissipativo non rigido tra la trave e gli altri elementi di copertura.

Sismocell Box
Installazione A

dispositivo antisismico Sismocel Box

Sismocell Box
Installazione B

Perchè scegliere il Sistema antisismico Sismocell

  • FORZA DI ATTIVAZIONE INIZIALE BEN DEFINITA
  • DISSIPAZIONE DI ENERGIA

  • VINCOLO DI FINE CORSA

  • PRINCIPIO MECCANICO DI ASSORBIMENTO DELL’ENERGIA

  • COSTI CONTENUTI

  • DIMENSIONI RIDOTTE

Le tecnologie Sismocell consentono elevata capacità di dissipazione a costi contenuti.

Tecnica di funzionamento del Sistema Antisismico Sismocell

  • Comportamento elasto-plastico in grado di eliminare i principali picchi dell’accelerazione sismica, agendo da fusibile dissipativo al fine di coniugare l’esigenza di collegare tra loro gli elementi strutturali e quella di limitare le sollecitazioni trasferite tra gli elementi strutturali;

  • Elevati valori massimi di deformazione plastica, e di conseguenza capacità dissipativa, in grado di soddisfare l’elevata domanda di spostamento del terremoto;

  • Presenza di vincolo di fine corsa;

  • Completa flessibilità e adattabilità di applicazione, grazie all’assenza di una configurazione di ancoraggio predefinita;

  • Assenza di manutenzione, dispositivi antisismici realizzati interamente in acciaio inox e/o fibra di carbonio.

grafico forza di compressione sismica
curva forza spostamento Sismocell
I dispositivi antisismici Sismocell, grazie alle loro caratteristiche tecniche, sono utilizzati nell’ambito di interventi di riduzione del rischio sismico di edifici prefabbricati esistenti in quanto consentono di collegare travi, pilastri ed elementi di copertura in modo efficace, realizzando una connessione dissipativa a fusibile e un miglioramento delle prestazioni sismiche della struttura.

Sismocell – Sismocell Configurazione 01

Sistema antisismico in acciaio e fibra di carbonio che realizza un collegamento dissipativo non rigido in corrispondenza del nodo trave-pilastro.

Sismocell - Sistema antisismico basato sul dispositivo fusibile dissipativo antisismico

I dispositivi SISMOCELL sono dotati di marcatura CE in accordo con la normativa europea UNI EN 15129 “Anti-seismic devices” – vincoli a fusibile di tipo meccanico.

Scarica la documentazione nella sezione dedicata al Supporto ai Progettisti.

Sismocell SC
sistema antisismico Sismocell - dispositivo fusibile dissipativo antisismico
Sismocell SC Configurazione 01
sistema antisismico Sismocell - dispositivo fusibile dissipativo antisismico

Sismocell Box – Installazione A e B

Sistema antisismico in acciaio che realizza un collegamento dissipativo non rigido tra le travi e gli altri elementi di copertura.

Installazione A
Sismocell Box - Sistema antisismico basato su un dispositivo fusibile dissipativo antisismico
sistema antisismico Sismocell Box - dispositivo fusibile dissipativo antisismico
Installazione B
sismocell Box - Installazione B - Sistema antisismico basato su un dispositivo fusibile dissipativo antisismico
sistema antisismico sismocell Box - Installazione B - dispositivo fusibile dissipativo antisismico

I dispositivi SISMOCELL BOX sono dotati di marcatura CE in accordo con la normativa europea UNI EN 15129 “Anti-seismic devices” – vincoli a fusibile di tipo meccanico.
Scarica la documentazione nella sezione dedicata al Supporto ai Progettisti.

I Prodotti Sismocell, Sismocell Conf-01 e Sismocell Box sono prodotti dal Fabbricante Reglass H.T. S.r.l. (Via Caduti di Cefalonia 4/A, 40061 Minerbio – BO) e distribuiti da Sismo Solution S.r.l.

Il nostro team di ingegneri e tecnici altamente qualificati, lavorano costantemente per migliorare e progettare tecnologie sempre più efficaci a contrastare le conseguenze di un evento sismico. I sistemi antisismici vengono verificati e adattati alle più diverse tipologie costruttive e applicazioni.

Esempi di collegamenti dissipativi sui capannoni prefabbricati

Collegamento TRAVE-PILASTRO

Esempi di applicazione di Sismocell per il nodo trave-pilastro con diverse soluzioni di carpenteria metallica per l’ancoraggio alla struttura esistente.

Installazione Sismocell

Collegamento TRAVE-TEGOLO DI COPERTURA

Esempi di applicazione di Sismocell Box per il nodo trave-tegolo di copertura con diverse soluzioni di carpenteria per l’ancoraggio alla struttura esistente.

Installazione Sismocell Box
